沸石咪唑盐骨架l膜可提高二氧化碳的分离效率-九游官网首页进入

金属有机骨架(mof)膜有望实现节能的化学分离。然而，这些膜的微结构设计仍然具有挑战性。最近，由科学院大连化学物理研究所(dicp)的杨卫申教授和潘玉杰博士领导的研究小组提出了一种具有膜互锁支持的沸石咪唑酯骨架(zif)-l膜。 h 2 / co 2分离的复合体系结构。

该研究发表在《科学通报》上。

研究人员通过界面组装工艺将zif-l膜完全限制在氧化铝载体的空隙中，从而产生了膜互锁载体(mis)复合结构。它表现出表观零厚度，取向的膜层和增强的晶界，这有助于高磁导率和高选择性。

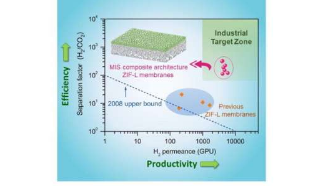

膜的平均h 2渗透率超过4000 gpu，h 2 / co 2分离因子(sf)超过200，落入工业目标区域。

此外，zif-l膜显示出机械稳定性，被一块硅橡胶反复刮擦，没有任何选择性损失。

此前，该小组与科学技术大学的李伟学教授合作，通过分子动力学模拟，通过zif-l的两种通道识别了各向异性传质速率，为这项研究提供了初步指导。

　　免责声明：本文由用户上传，与本网站立场无关。财经信息仅供读者参考，并不构成投资建议。投资者据此操作，风险自担。 如有侵权请联系删除！
